Praktikum 2 Installasi Cisco Packet Tracer dan Menjalankan Simulasi Sederhana

LAPORAN PRAKTIKUM JARINGAN KOMPUTER

INSTALLASI CISCO PACKET TRACER DAN MENJALANKANNYA SECARA SEDERHANA

Disusun oleh :

Dwiky Samuel ( 064001600018 )

Muhammad Iqbal ( 064001600005 )

Niko Putra ( 065001600008 )

Yusuf Alvino ( 064001600014 )

TEKNIK INFORMATIKA

FAKULTAS TEKNOLOGI INDUSTRI

UNIVERSITAS TRISAKTI

JAKARTA

2017

A. Tujuan Praktikum
Tujuan praktikum ini adalah agar praktikan dapat menginstall Packet Tracer dan mengoprasikan Packet Tracer secara sederhana.


B. Teori Percobaan
Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.
Packet Tracer terbaru yaitu versi 6.2. Dalam versi ini dapat mensimulasikan Application Layer protocols, Routing dasar RIP, OSPF, dan EIGRP, sampai tingkat yang dibutuhkan pada kurikulum CCNA yang berlaku, sehingga bila dilihat sekilas software ini bertujuan untuk kelas CCNA.
Taget Packet Tracer yaitu menyediakan simulasi jaringan yang real, namun terdapat beberapa batasan berupa penghilangan beberapa perintah yang digunakan pada alat aslinya yaitu pengurangan command pada Cisco IOS. Dan juga Packet Tracer tidak bisa digunakan untuk memodelkan jaringan produktif/aktif. Dengan keluarnya versi 6, beberapa fitur ditambahkan, termasuk fitur BGP. BGP memang bukan termasuk kurikulum CCNA, akan tetapi termasuk kurikulum CCNP.


C. Langkah-Langkah installasi cisco packet tracer
1. Buka file download Cisco Paket Tracer

2. Setelah dibuka file downloadnya akan muncul tampilan setup, klik next

3. Muncul license Agreement, klik “I Accept the agreement” lalu klik next

4. Muncul select destination location, disini bisa menentukan lokasi penyimpanan program    lalu klik next

5. Muncul select start menu folder, klik next

6. Muncul select additional tasks, ceklis “create a quick launch icon” untuk membuat ikon peluncuran cepat, lalu next

7. Muncul Ready to install, klik install

8. Muncul Installing yang artinya sedang mengistal tunggu beberapa saat

9. Muncul perintah untuk menyalakan ulang computer, klik ok

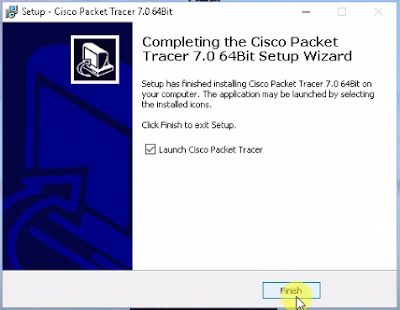

10. Proses installasi telah selesai, klik finish

11. Cisco packet tracer sedang berjalan

12. Masukkan email dan password yang anda gunakan ketika mengdownload di web cisco packet tracer

13. Setelah masuk, ini lah tampilan cisco packet tracer yang berhasil terinstall

D. Langkah-Langkah mengoprasikan cisco packet tracer secara sederhana.
1. Klik switches yang berada di bawa kiri

2. Klik dan drag genetic ke layar putih cisco packet tracer

3. setelah itu ke end divice lalu kelik home, setelah itu Klik dan drag genetic yang bergambar komtuter

4. Dan juga klik dan drag gambar seperti server

5. Klik Connection yang bergambar petir di bawah kiri, selanjutnya pilih kabel copper straight – through

6. Sambungkan Kabelnya ke semua perangkat dengan opsi FastEthernet0 untuk menyambungkan jaringan

7. Klik server untuk mengkonfigurasikan antar computer, akan muncul seperti gambar berikut

8. Klik tab services selanjutnya klik DHCP

9. Nyalakan DHCP dengan klik on, isi Start IP Address dengan IP:192.168.1.1 dan Subnet Mask: 255.255.255.0 lalu klik save

10.  Masuk ke tab Config lalu ke FastEthernet0 ke IP configuration pencet static lalu isi kembali IP Address dan subnet Config nya, lalu close

11. Setelah itu klik perangkat computer masuk ke tab config lalu pencet fastEthernet0

12. ke IP Configuration klik DHCP, makan IP Address dan Subnet Mask akan terisi sendiri

13. Jaringan sudah tersambung, sekarang mengsimulasikannya dengan mengklik gambar pesan di kanan lalu klik computer yang ingin mengirim pesan

14. Untuk menjalankan simulasi pesannya kelik simulation panel yang berada di pojok kanan

15. Setelah itu klik Auto Capture / Play, simulasi telah berjalan.

E.Kesimpulan
Berdasarkan hasil praktik tadi , Packet tracer berfungsi untuk merancang sebuah sistem atau topologi jaringan yang akan di terapkan pada dunia nyata/kerja, dengan packet tracer kita dapat mengurangi penggunaan biaya yang dibutuhkan untuk membangun suatu jaringan, dan menghemat waktu.


Untuk lebih jelasnya bisa di liat di youtube dengan link : Installasi Cisco Packet Tracer dan Menjalankan Simulasi Sederhana
