I. Tujuan Praktikum
Untuk mengetahui jaringan beda kelas
II. Teori Percobaan
Jaringan (network) adalah sebuah sistem operasi yang terdiri atas sejumlah komputer dan perangkat jaringan lainnya yang bekerja bersama-sama untuk mencapai suatu tujuam yang sama atau suatu jaringan kerja yang terdiri dari titik-titik (nodes) yang terhubung satu sama lain, dengan atau tanpa kabel. Masing-masing nodes berfungsi sebagai stasiun kerja (workstations). Salah satu nodes sebagai media jasa atau server, yaitu yang mengatur fungsi tertentu dari nodes lainnya. Pada dasarnya teknologi jaringan komputer itu sendiri merupakan perpaduan anatara tenologi komputer dan juga teknologi komunikasi.
Tujuan dari jaringan komputer:
Jaringan memungkinkan manajemen sumber daya lebih efisien: Misalnya, banyak pengguna dapat saling berbagi printer tunggal dengan kualitas tinggi, dibandingkan memakai printer kualitas rendah di masing-masing meja kerja. Selain itu, lisensi perangkat lunak jaringan dapat lebih murah dibandingkan lisensi stand-alone terpisah untuk jumlah pengguna sama, serta berbagi pemakaian CPU, Memori, dan HardDisk.
Jaringan membantu mempertahankan informasi agar tetap andal dan up-to-date: Sistem penyimpanan data terpusat yang dikelola dengan baik memungkinkan banyak pengguna mengaskses data dari berbagai lokasi yang berbeda, dan membatasi akses ke data sewaktu sedang diproses.
III. Langkah-Langkah pengenalan hardware komputer
1. Buka Cisco Packet Tracer, lalu buat topologi seperti gambar dibawah ini.
2. Klik Router0 - Config - GigabitEthernet0/0. Isi IP Address 192.168.1.20, lalu Subnet Mask akan terisi dengan sendirinya.

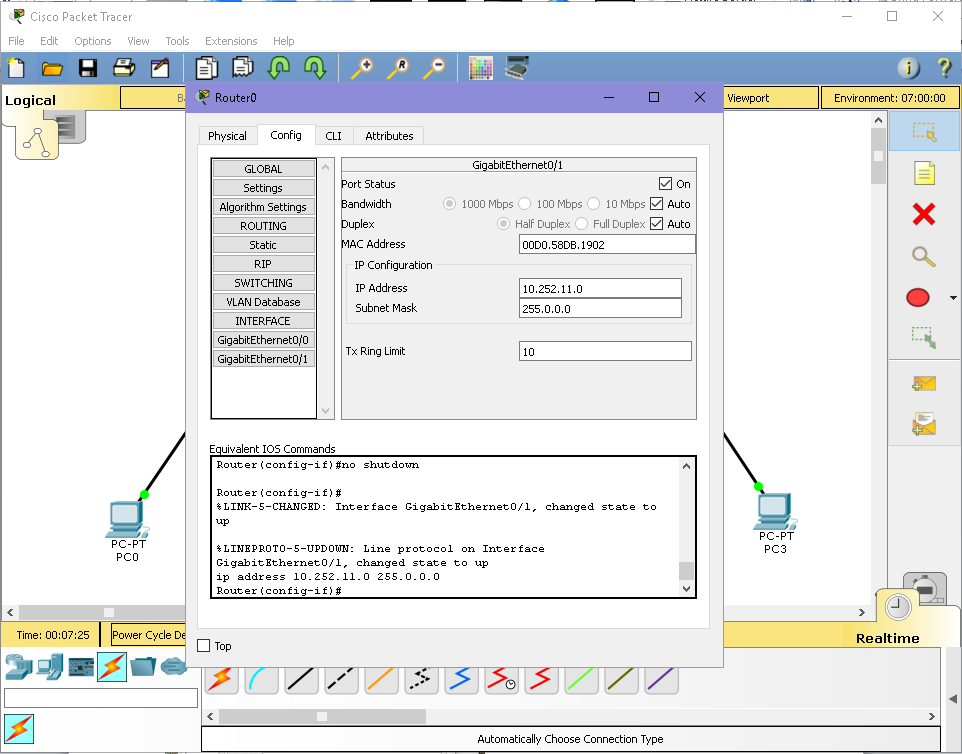

3.Setelah itu lanjut ke GigabitEthernet0/1. Isi IP Address 10.252.11.0, lalu Subnet Mask akan terisi dengan sendirinya. Lalu klik tanda X.
4. Setelah itu klik PC0. Pilih Config - FastEthernet0. Lalu isi IP Address 192.168.1.10 dan Subnet Mask akan terisi dengan sendirinya. Klik X.
5. Setelah itu klik PC1. Pilih Config - FastEthernet0. Lalu isi IP Address 192.168.1.11 dan Subnet Mask akan terisi dengan sendirinya. Klik X.
6. Setelah itu klik PC2. Pilih Config - FastEthernet0. Lalu isi IP Address 192.168.1.12 dan Subnet Mask akan terisi dengan sendirinya. Klik X.
7. Setelah itu klik PC3. Pilih Config - FastEthernet0. Lalu isi IP Address 10.252.11.2 dan Subnet Mask akan terisi dengan sendirinya. Klik X.
8. Setelah itu klik PC4. Pilih Config - FastEthernet0. Lalu isi IP Address 10.252.11.3 dan Subnet Mask akan terisi dengan sendirinya. Klik X.
9. Setelah itu klik PC5. Pilih Config - FastEthernet0. Lalu isi IP Address 10.252.11.4 dan Subnet Mask akan terisi dengan sendirinya. Klik X.
10. Setelah itu klik tanda Pesan seperti yang ditunjukkan oleh gambar berikut ini.
11. Setelah diklik, klik PC3 dan PC5, bila berhasil akan muncul tulisan "Successful" dikolom kanan bawah seperti gambah dibawah ini.
12. Ulangin dengan PC0 dan PC5, bila berhasil akan muncul tulisan "Failed" dikolom kanan bawah seperti gambar dibawah ini.
IV. Kesimpulan
Kesimpulan dari percobaan diatas adalah bila IP address yang berada pada kelas yang sama, jaringan bisa mentransfer data dengan baik atau successful. Bila mengirim pesan dengan perbedaan IP Address maka akan gagal atau failed.
